БПЛА сталкивается с плотным многоконтурным тросовым рубежом аэростатной системы защиты

Эшелонированная защита воздушного периметра

Аэростатная система защиты инфраструктурных объектов

Вынесенный многоконтурный рубеж останавливает угрозу на удалении от защищаемой территории и дополняет действующие средства обнаружения, РЭБ и объектной безопасности физическим препятствием.

Рассчитать для объекта Как работает система ↓

01 · Задача

Устранить угрозу вне пределов границ объекта

Вынесенный многоконтурный аэростатный рубеж на удалении от объекта

Аэростатная система формирует вокруг территории несколько последовательных физических рубежей защиты. Их задача — повысить вероятность контакта БПЛА с тросовым полем до достижения критической зоны и дать службе безопасности дополнительную дистанцию для обнаружения, оценки обстановки и реагирования.

Основу системы составляют группы малообъёмных газовых привязных аэростатов, размещённых по замкнутым контурам. Каждый пост несёт основной привязной трос и 2–3 боковые оттяжки, точки крепления которых расположены вдоль дуги своего ряда. В результате вместо одной линии создаётся плотное многослойное препятствие, не зависящее от наличия у цели радиоканала управления.

Подъёмным газом может быть гелий или, по согласованию, флегматизированный водород. Водород рассматривается как более доступная альтернатива и имеет практику применения в привязном воздухоплавании. Окончательный выбор газа, его состав, требования к хранению и безопасной эксплуатации определяются проектом и эксплуатационной документацией.

Для объекта размером 500 × 500 м, площадью около 25 га, показан пример защиты со всех сторон с использованием до 200 малообъёмных привязных аэростатов. Поставщик уточняет конфигурацию по исходным данным объекта, согласует её с Заказчиком и закрепляет в договоре.

Параметры расчётного примера: высота подъёма до 800 м, расстояние между рядами 150–200 м, шаг между аэростатами одного ряда около 100 м. Контакт с тросовой системой может привести к повреждению крыла, изменению траектории или потере управляемого полёта до приближения БПЛА к защищаемой территории.

02 · Как работает система

Три последовательных рубежа принимают угрозу на себя

Многоконтурная архитектура создаёт несколько возможностей для физического контакта до границы объекта. В расчётном примере все аэростаты расположены на единой высоте 800 м, а каждый пост формирует участок рубежа из основного привязного троса и 2–3 боковых оттяжек.

Общий ракурс трёх контурных рядов аэростатной системы защиты

Три замкнутых ряда окружают объект на разном удалении. Такая схема создаёт несколько последовательных линий защиты вместо одного локального заграждения.

Последовательность контакта

От встречи с тросом до повреждения крыла

Два последовательных кадра показывают предполагаемый механизм физического воздействия тросовой системы на БПЛА самолётного типа.

Крыло БПЛА вступает в контакт с натянутым тросом защитной системы — Этап 01
**Контакт с тросовой системой**
Крыло встречается с натянутым тросом, который создаёт локальную нагрузку в точке контакта.

Повреждение крыла БПЛА после контакта с тросом защитной системы — Этап 02
**Повреждение крыла**
Нарушение целостности крыла может привести к потере устойчивости и изменению траектории полёта.

Концептуальная визуализация предполагаемого сценария. Не является записью натурных испытаний.

Видео · Принцип действия

Сценарий контакта БПЛА с вынесенным рубежом

Короткая визуализация показывает последовательность событий: подлёт к защищаемой территории, пересечение многоконтурного тросового поля и потерю устойчивого полёта до границы объекта.

Защитный периметр Подлёт цели Контакт с рубежом

Концептуальная видеовизуализация. Не является записью натурных испытаний.

Концепция взаимодействияВертикальный формат · 00:20

03 · Базовая единица

Один пост — законченный участок защитного рубежа

Система масштабируется количеством одинаковых аэростатных постов. Это позволяет рассчитывать число рядов и плотность тросового поля под геометрию конкретной территории.

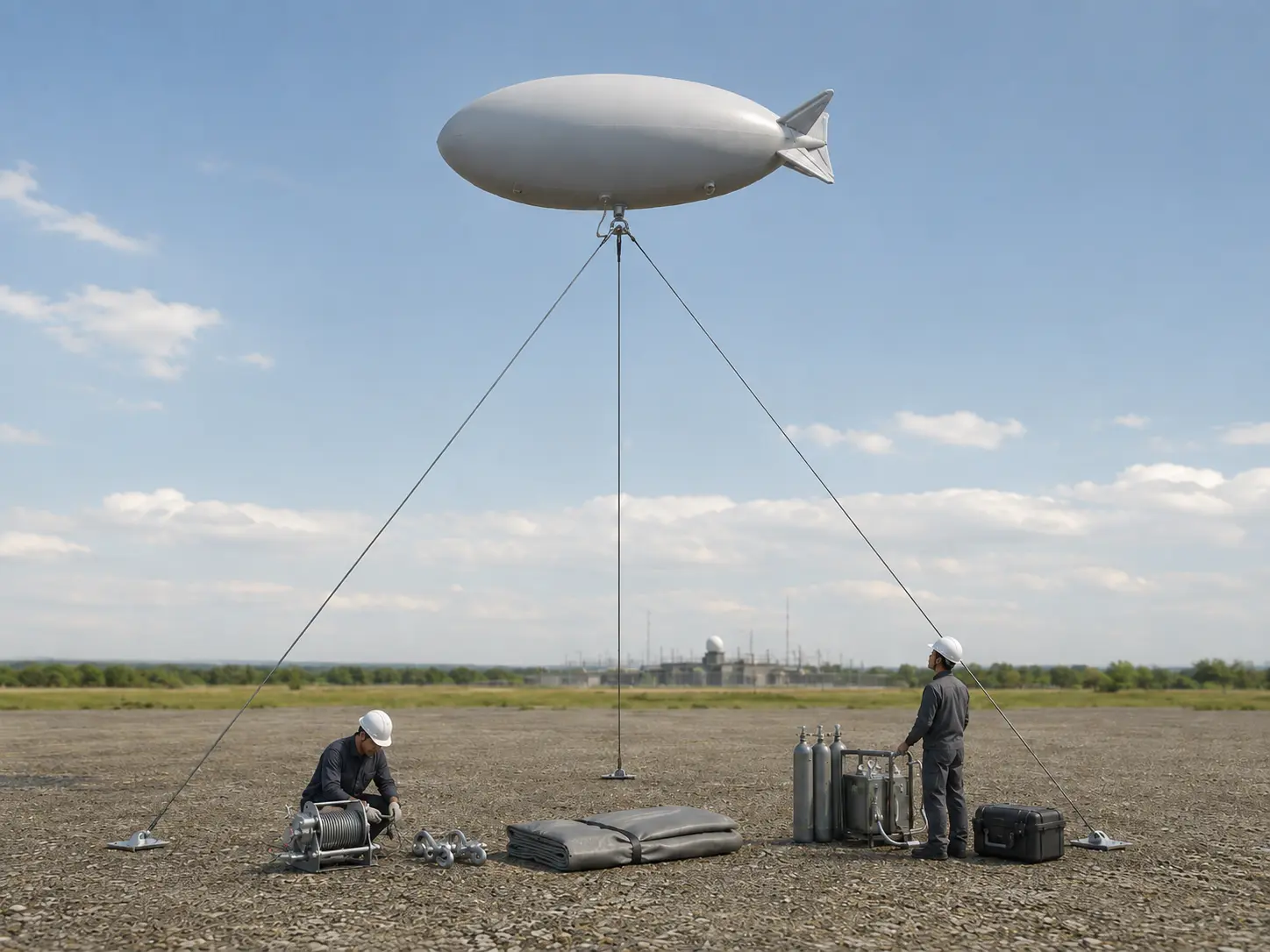

Базовый аэростатный пост с тросовой системой, наземным оборудованием и обслуживающим персоналом

Привязной малообъёмный аэростат газовая оболочка объёмом до 75 м³

Тросовая система основной привязной трос длиной до 900 м и 2–3 боковые оттяжки длиной до 1200 м каждая

Стационарная позиция три комплекта анкерного хозяйства для удержания аэростата в режиме дежурства

Эксплуатационный комплект такелаж, газозаправка, брезент, ЗИП и лебёдка на автоприцепе; автомобиль в поставку не входит

04 · Эксплуатация

От развёртывания до безопасного спуска

Система предусматривает понятную последовательность действий персонала в штатном режиме и при ухудшении погоды. Подъём и спуск выполняются лебёдкой, размещённой на автомобиле.

Режим 01

Подготовка

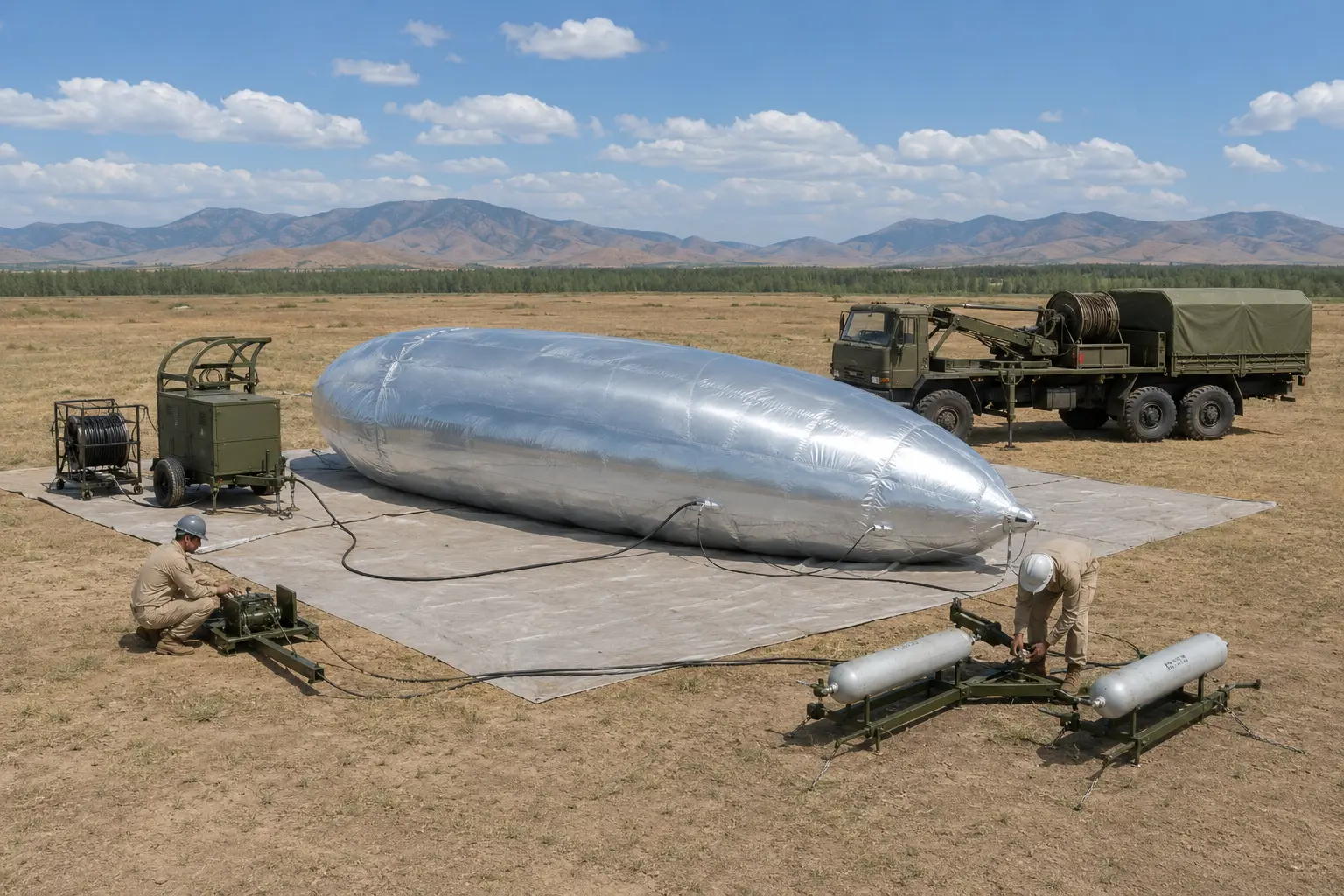

Позиция размечается и оснащается тремя стационарными анкерами. Персонал готовит оболочку, подстилочный брезент, такелаж и систему газозаправки. Подготовка комплекса к подъёму занимает 6–8 часов.

−35…+40 °C: рабочий диапазон температуры
до 1400–1500 Вт/м²: солнечный нагрев
до 20 м/с: скорость ветра
Дождь и сухой снег: допустимые режимы осадков

При прогнозе мокрого снега аэростаты рекомендуется опустить. После улучшения погоды система возвращается в режим дежурства. Окончательные метеорологические ограничения и регламент восстановления уточняются для конкретной площадки и закрепляются в эксплуатационной документации.

05 · Расчётный пример

Объект площадью 25 га: три ряда и 160–180 постов

Пример показывает принцип расчёта для площадки 500 × 500 м с защитой периметра со всех сторон. Для объекта другой площади, формы и условий размещения конфигурация пересчитывается.

Три контурных ряда аэростатов вокруг защищаемого объекта, вид сверху

Внутренний ряд Средний ряд Внешний ряд Итого: 160–180 постов

В расчётном примере 160–180 постов распределяются по трём замкнутым контурам. Между рядами принимается интервал 150–200 м, между соседними аэростатами одного ряда — около 100 м. Итоговая конфигурация определяется проектом с учётом геометрии территории, рельефа, метеоусловий и действующих ограничений.

06 · Развитие комплекса

Обнаружение и РЭБ как дополнительные уровни

Базовый физический рубеж может быть дополнен специальными аэростатами с оборудованием обнаружения и радиоэлектронного воздействия. Состав, характеристики, интеграция и стоимость этих уровней определяются отдельным проектом и не входят в приведённый базовый расчёт.

Оборудование обнаружения на аэростате сопровождает враждебный БПЛА

Раннее выявление угрозы

Средства обнаружения

Высотное размещение радиолокационного, оптического или иного целевого оборудования может расширить возможности обнаружения, классификации и сопровождения воздушных целей.

Воздействие до контакта

Средства РЭБ

Радиоэлектронное воздействие может применяться против целей, зависимых от каналов управления и навигации, дополняя физический многоконтурный рубеж.

07 · Пример комплектации

Пример комплектации
для объекта площадью 25 га

Таблица показывает примерный состав оборудования. Количество постов, комплектация и стоимость уточняются после получения исходных данных по объекту.

№	Наименование	Цена за ед.	Количество	Сумма
1	Комплекс малообъёмного газового привязного аэростата (ПА) в составе	По запросу	По проекту	По запросу
1.1	Малообъёмный газовый привязной аэростат с оболочкой объёмом до 75 м³, комплект	По запросу	По проекту	По запросу
1.2	Основной привязной трос и 2–3 боковые оттяжки с заделками, комплект	По запросу	По проекту	По запросу
1.3	Привязной такелаж ПА, комплект	По запросу	По проекту	По запросу
1.4	Система газозаправки ПА, без стоимости баллонов и газа, комплект	По запросу	По проекту	По запросу
2	Наземные средства обеспечения	По запросу	По проекту	По запросу
2.1	Анкерное хозяйство ПА, комплект	По запросу	По проекту	По запросу
2.2	Подстилочные брезенты для работы с оболочками, шт.	По запросу	По проекту	По запросу
2.3	Аэростатная лебёдка, смонтированная на автоприцепе, комплект	По запросу	По проекту	По запросу
2.4	Запасные части и принадлежности (ЗИП) ПА, комплект	По запросу	По проекту	По запросу
2.5	Групповой ЗИП комплекса, комплект	По запросу	По проекту	По запросу
2.6	Баллоны 40 л для подъёмного газа для подполнения ПА, при необходимости	По запросу	По проекту	По запросу
3	Подъёмный газ: гелий или флегматизированный водород по согласованию, с доставкой на площадки, м³	По запросу	По проекту	По запросу
4	Обучение персонала Заказчика работе с комплексом	По запросу	По проекту	По запросу
4.1	Количество слушателей курсов	По запросу	По проекту	По запросу

Экономика проекта предоставляется по запросу заинтересованных организаций.

08 · Коммерческие условия

От поставки оборудования до готовности персонала

Условия объединяют изготовление и доставку комплекса, обучение специалистов Заказчика, ввод в эксплуатацию и гарантийную поддержку.

До 124 дней

Срок поставки

Срок поставки — до 124 календарных дней, или около четырёх месяцев, с момента получения предоплаты.

50%

Условия оплаты

Предоплата составляет 50%. Окончательный расчёт производится после подписания акта сдачи-приёмки работ.

12 месяцев

Гарантия

В течение гарантийного срока Поставщик выполняет ремонт или замену оборудования при выявлении производственного брака.

До площадки

Комплексная поставка

Оборудование доставляется до адреса Заказчика. В состав работ также входит обучение персонала эксплуатации комплекса.

Подготовка персонала

До 80 часов теории + 1–3 месяца практики

Поставщик своими силами и за свой счёт готовит от 10 до 35 сотрудников Заказчика. Продолжительность теоретической подготовки составляет до 80 часов. Практическая подготовка длится от одного до трёх месяцев в зависимости от сложности размещения системы на местности. После освоения программы специалисты получают допуск к эксплуатации АСЗ и сертификаты, после чего комплекс передаётся Заказчику по актам сдачи-приёмки.

09 · Производственная база

Комплекс создаётся на базе профильного производителя

Корпорация дирижаблей выполняет проектирование аэростатных систем, изготовление и подготовку оболочек, а также комплектацию наземными средствами обеспечения.

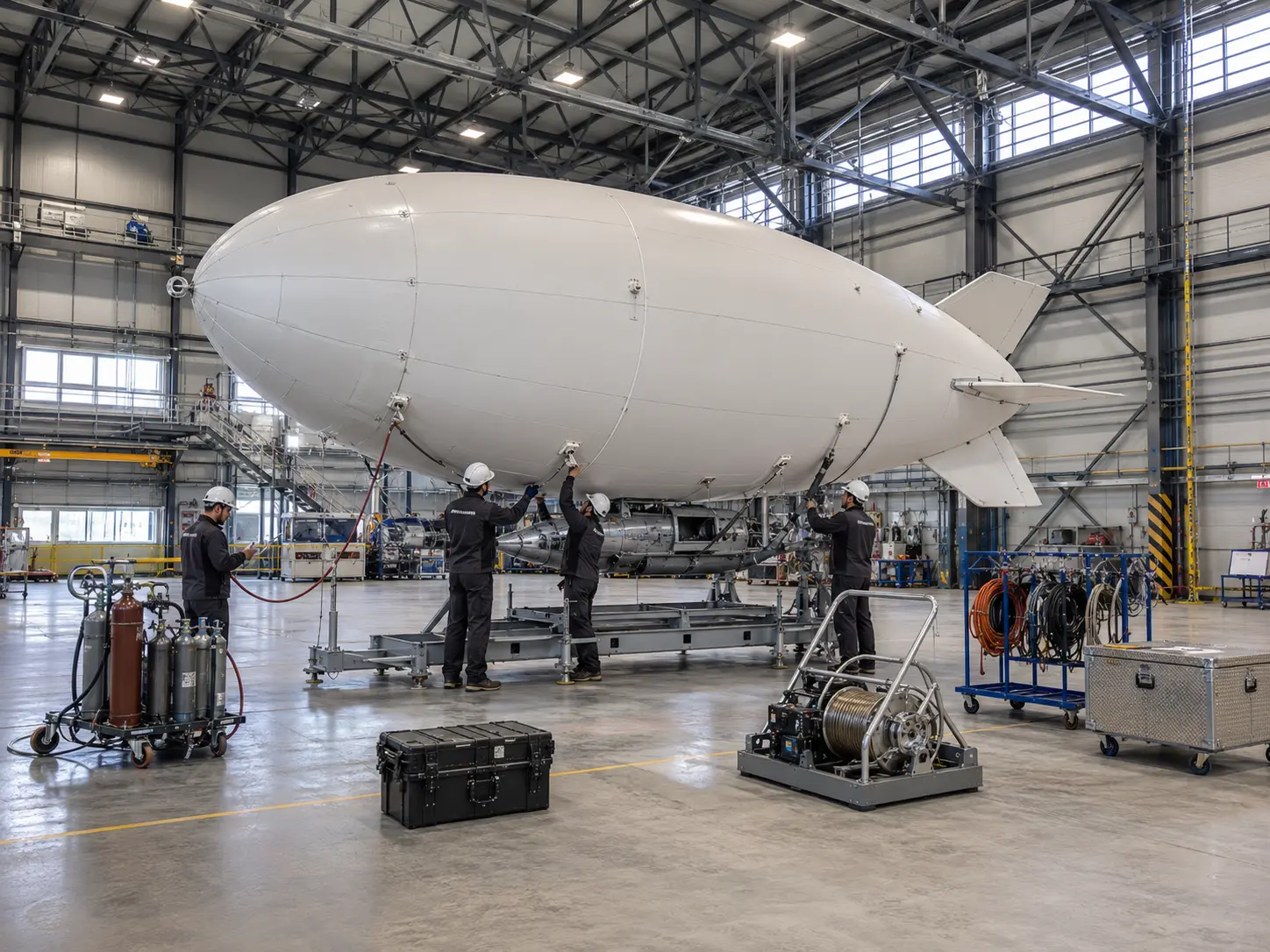

Работа с аэростатным комплексом в производственном ангаре — Сборка и подготовка аэростатных комплексов

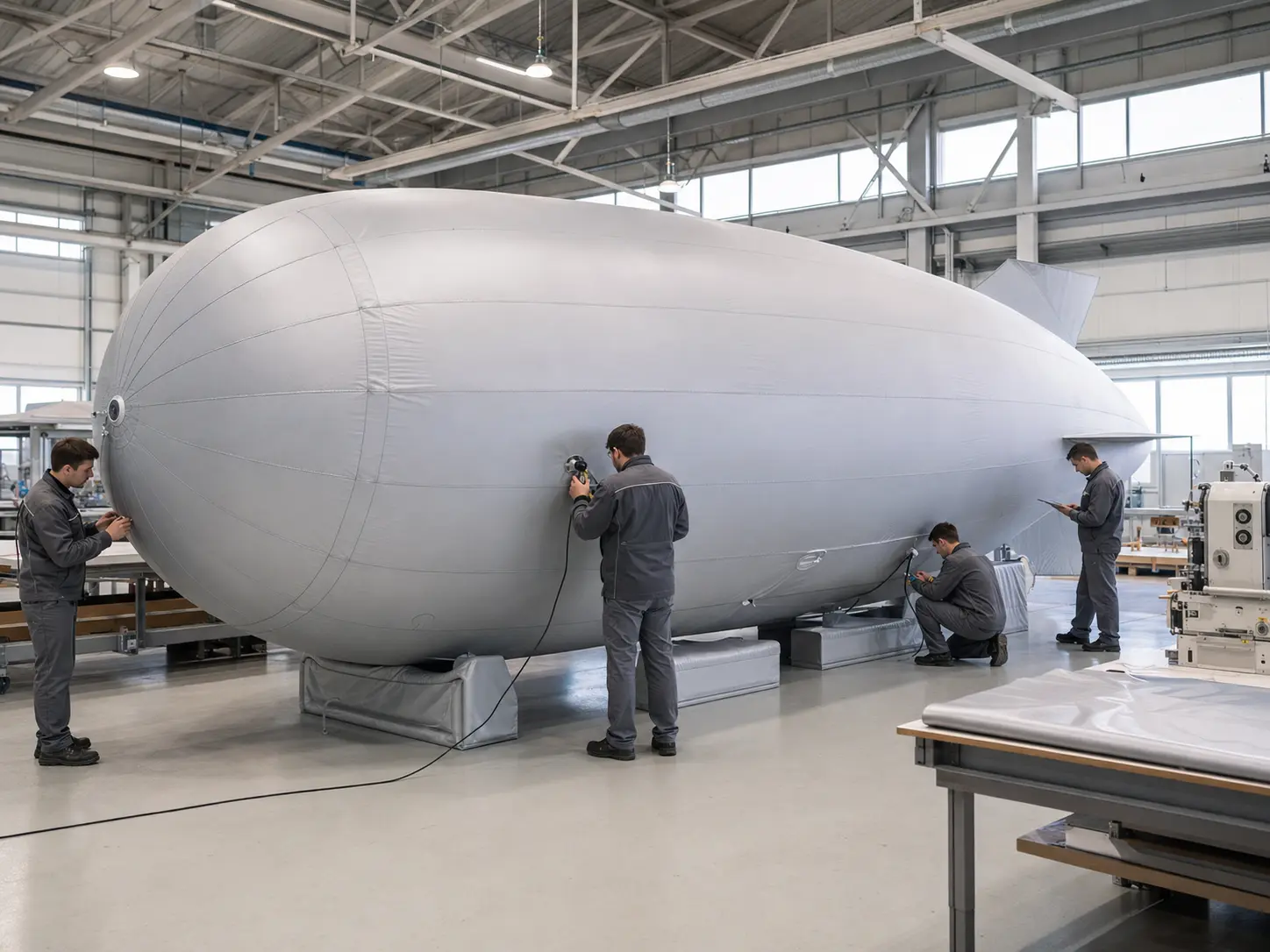

Изготовление и проверка аэростатной оболочки — Изготовление и контроль аэростатных оболочек

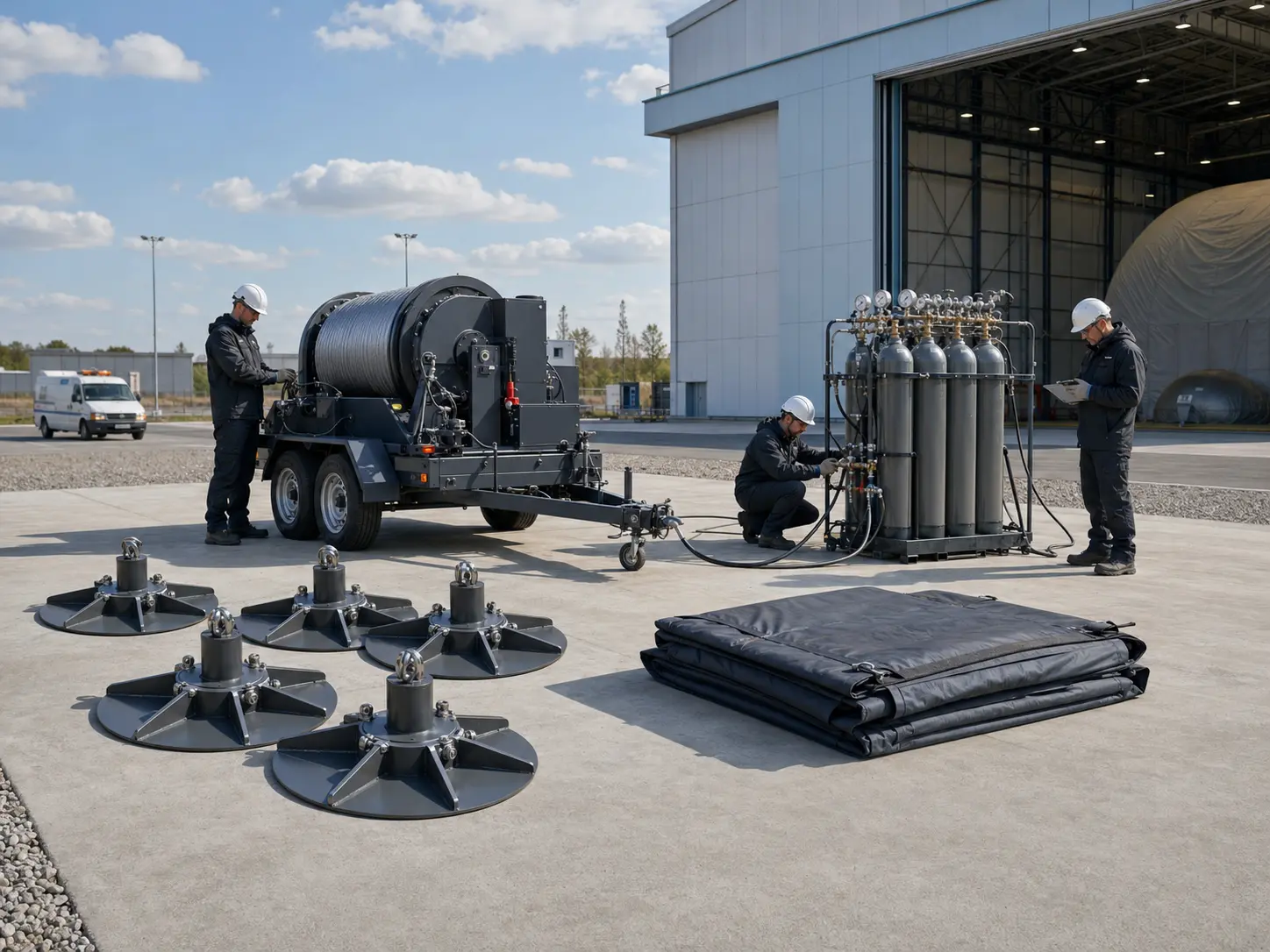

Подготовка наземных средств аэростатного комплекса — Комплектация наземными средствами обеспечения

Дополнительные сведения о компании и производственной площадке представлены на официальном сайте dirigible.ru.

Следующий шаг

Получить предварительную конфигурацию для вашего объекта

Укажите тип и размеры территории, расположение критических зон и известные ограничения площадки. На основе этих данных Поставщик подготовит исходную схему размещения и уточнит состав оборудования для дальнейшего обсуждения.
